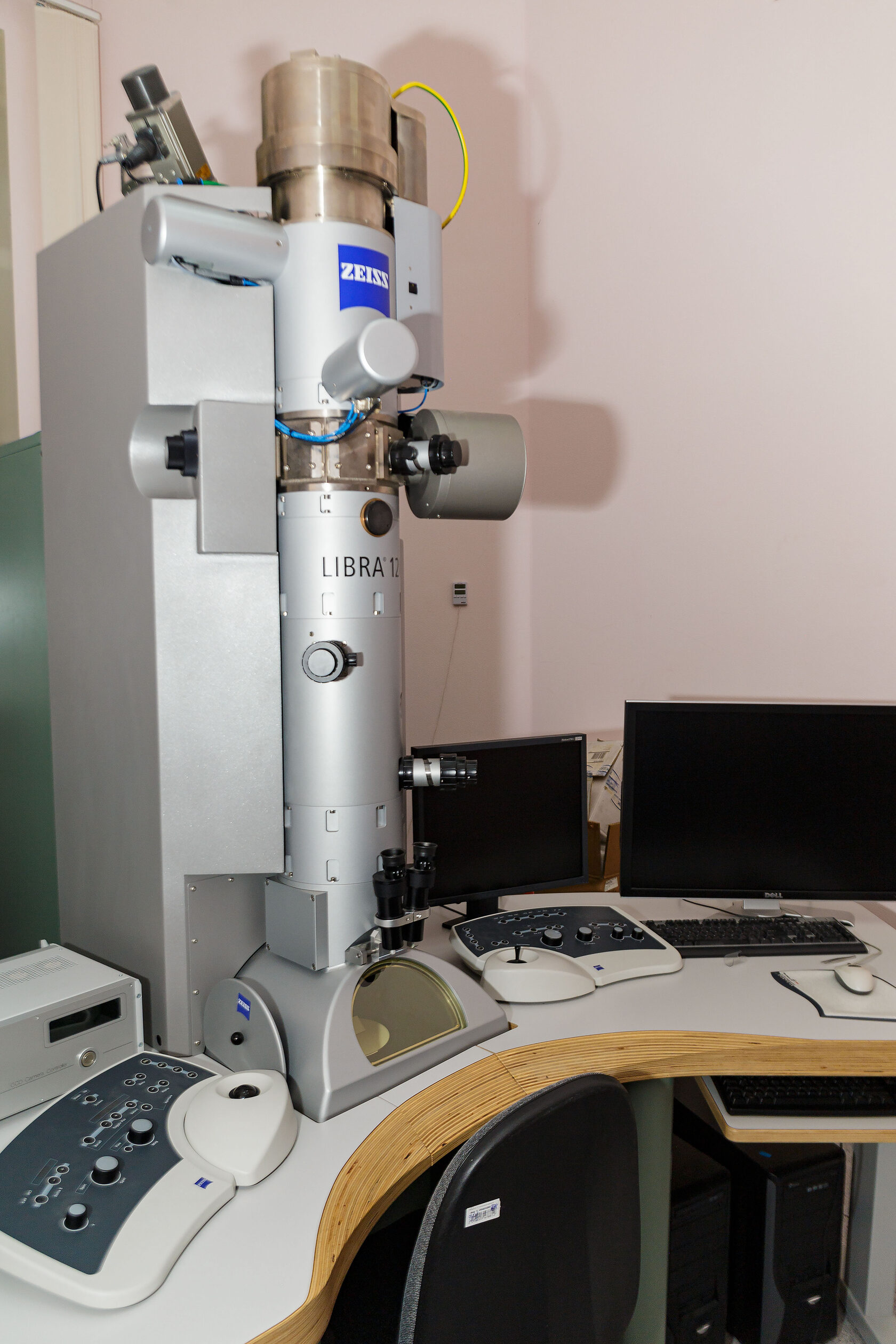

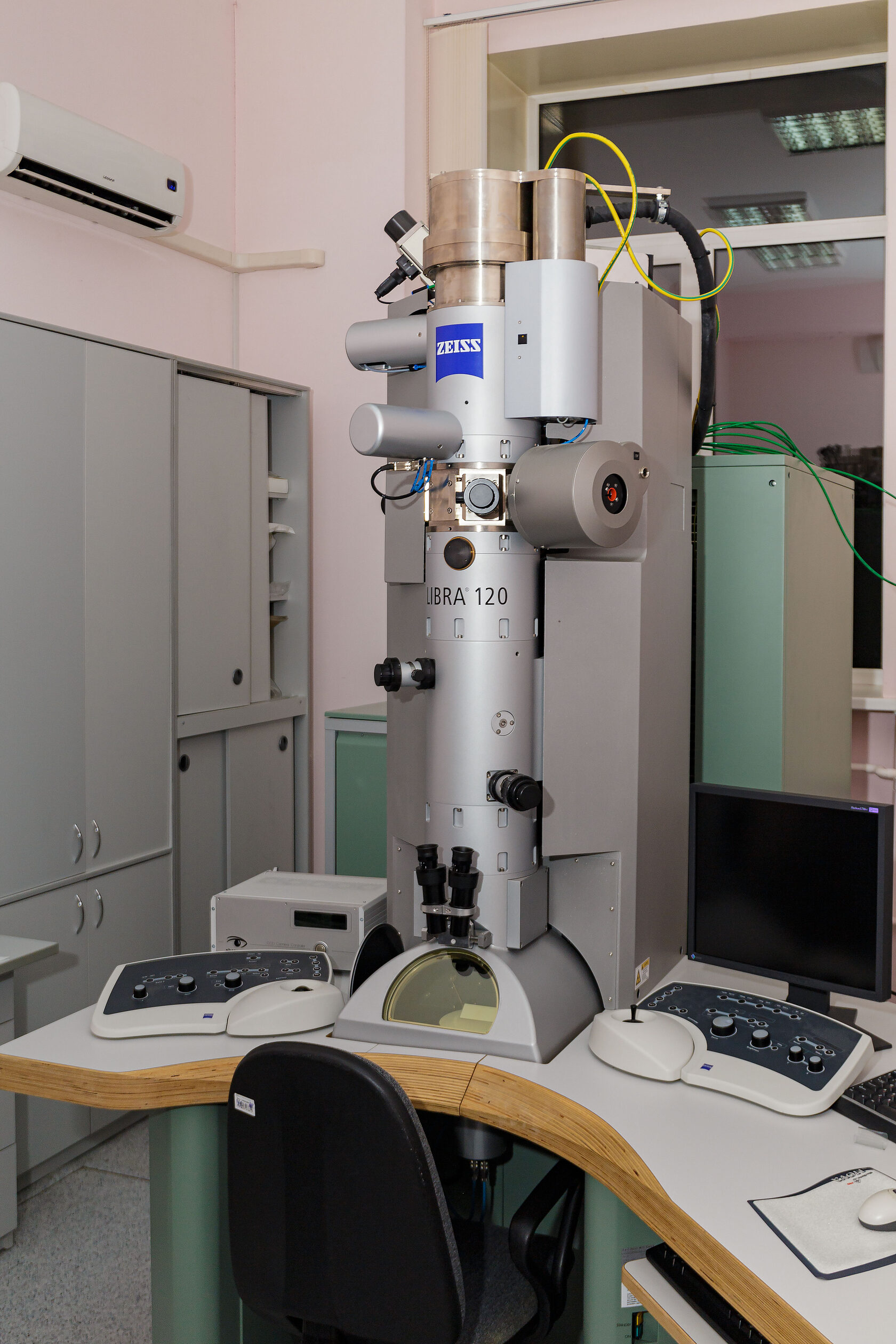

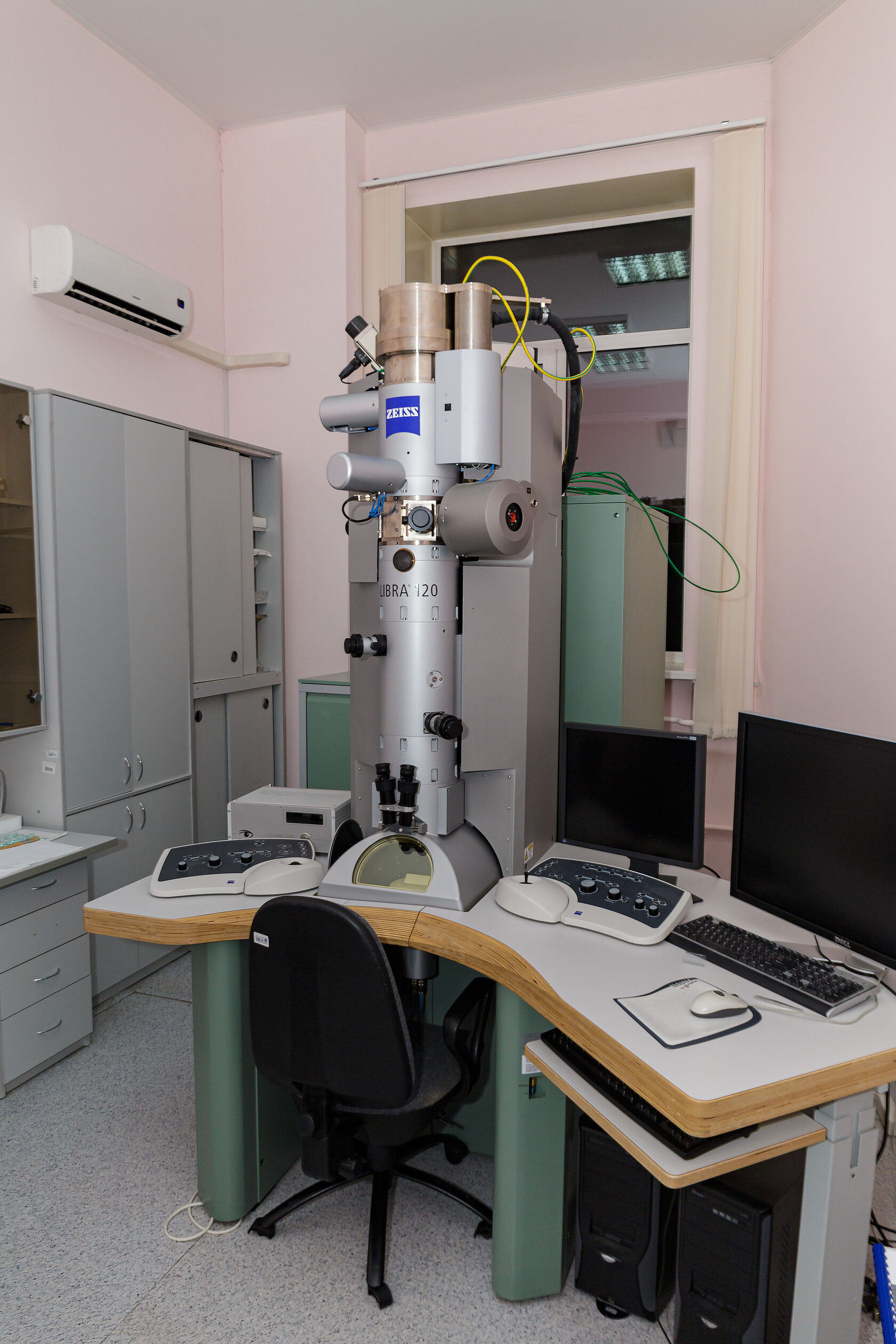

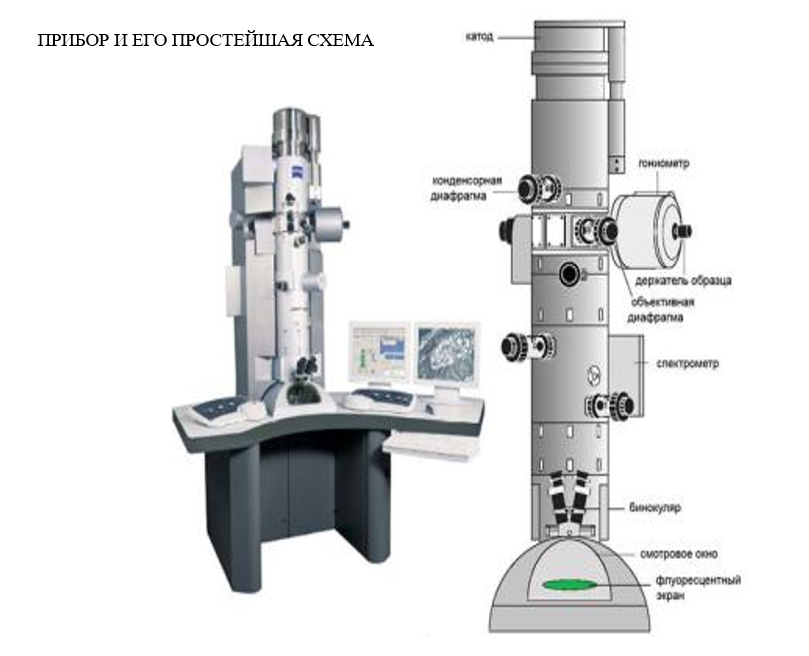

Производитель: Carl Zeiss, Германия, 2012 г.Просвечивающий электронный микроскоп ZEISS «LIBRA120»Дает возможность выполнять цитологические исследования клеток животных и растений на ультраструктурном уровне и проводить исследования макромолекул. Разработка фирмы OMEGA – фильтр – позволяет получать высококонтрастные изображения даже неокрашенных срезов.

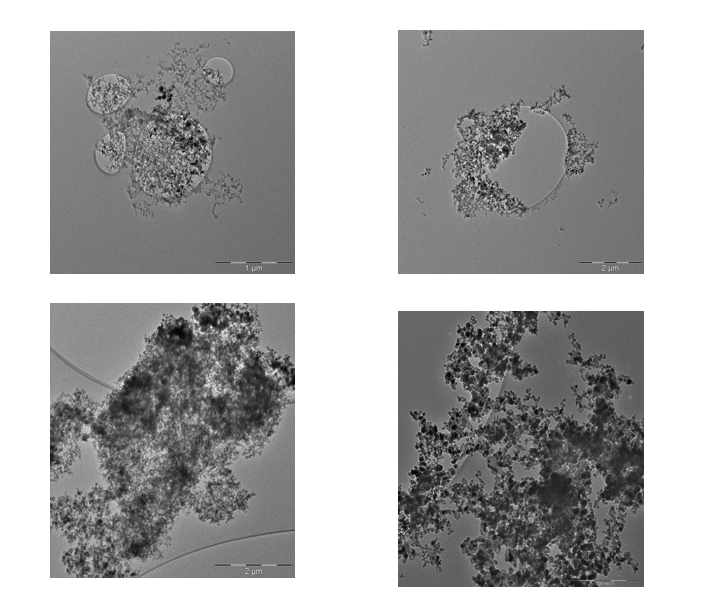

Фотографии образцов
Основные измеряемые характеристики
- Пространственное разрешениеТочка-точка — не хуже 0,34 нм
- Информационный пределне хуже 0,20 нм.
в режиме STEM не хуже 0,5 нм - Диапазон увеличенийTEM: 8х–630 000х
STEM: 50х–1 000 000х - Спектрометр встроенный в колоннуполностью фабрично съюстированный и настроенный ОМЕГА-типа, энергетическое разрешение не хуже 0,7 эВ.
- Рабочий столикгониометрический столик с моторизацией по 5 осям
наклон a/B: ± 75° / ±30°
- Режимы применения EFTEM - просвечивающая электронная микроскопия.
- STEM - сканирующая просвечивающая электронная микроскопия (SE/BSE);
- получение темнопольных изображений в рассеянных электронах на высоких углах (HAADF);
- получение светлопольных и темнопольных изображений(BF/DF), спектроскопия изображения (SI) и энергодисперсионная спектроскопия (EDS).
- Analysis — элементный контроль и анализ;
- (EELS), энергодисперсионная спектроскопия (EDS).
- Дифракия.
- Вакуумная система: Полностью безмасляная система откачки с «ловушкой» охлаждения (cold-trap) Форвакуумный насос с буферным баком 2-х поточный турбомолекулярный насос (TMP).
- Дифференциальная система с ионно-геттерным насосом для области эмиттера (опционально).
- Получение снимков рельефа на поверхности образца — 2000 руб/час
- Пробоподготовка твердотельных образцов для снимков cross section на оборудовании Leica и PIPS GATAN Model 691 — 9650 руб/образец (8 часов)
- Консультационные услуги по научно-техническим, технологическим и экономическим проблемам, обработка данных микроскопии — 900 руб/час
- Консультации для приобретения навыков работы за оборудованием (по работе с оборудованием) — 5000 руб/день (8 часов)
Нанотехнологии:
- Атомная структура материалов, устройств наноэлектроники
- Характеризация кристаллической решетки и химической природы нанообъектов
- Исследования распределения наночастиц, дефектов структуры
- Локальный анализ элементного состава
- Поэлементное картирование структуры
- Тонкая структура биологических объектов
- Электронная томография
- Идентификация дефектов кристаллической решетки полупроводниковых материалов
- Исследование динамики структуры материалов в процессе нагрева и охлаждения
Диапазон токов в режиме PeakForce TUNA — от -550 нА до 550 нА, минимальный шаг порядка 70 фА.
Наличие режима ёмкостной микроскопии (SCM), магнито-силовой микросокпии (MFM), однопроходной микроскопии поверхностного электрического потенциала (single-pass KPFM), контактного резонанса (Contact Resonance).
- Осуществляется приготовление препаратов, анализ изображения, количественная обработка результатов. Чрезвычайно удобная в управлении и настройке система освещения образца по Кёлеру, в сочетании со встроенным в колонну ОМЕГА-Фильтром, гарантируют пользователям получение великолепных результатов на любых образцах, в том числе на толстых срезах и образцах без фиксации и контрастирования.
- Позволяет не только увидеть очень мелкие детали биологического объекта, но и позволяет получать трехмерное изображение этих "деталей", проводить в автоматическом режиме подсчет интересующих объектов (например, вирусов) в образце, и даже исследовать, каким образом изменяется элементный состав образца (биологической ткани), например, при тех или иных заболеваниях. Технология LIBRA 120 plus обеспечивает работу микроскопа в любом из применяемых в просвечивающей микроскопии режимах работы.
Операторы микроскопа
- Миронова Мария ИвановнаМладший научный сотрудник
