Производитель: Jeol Ltd., Япония, 2008 г.

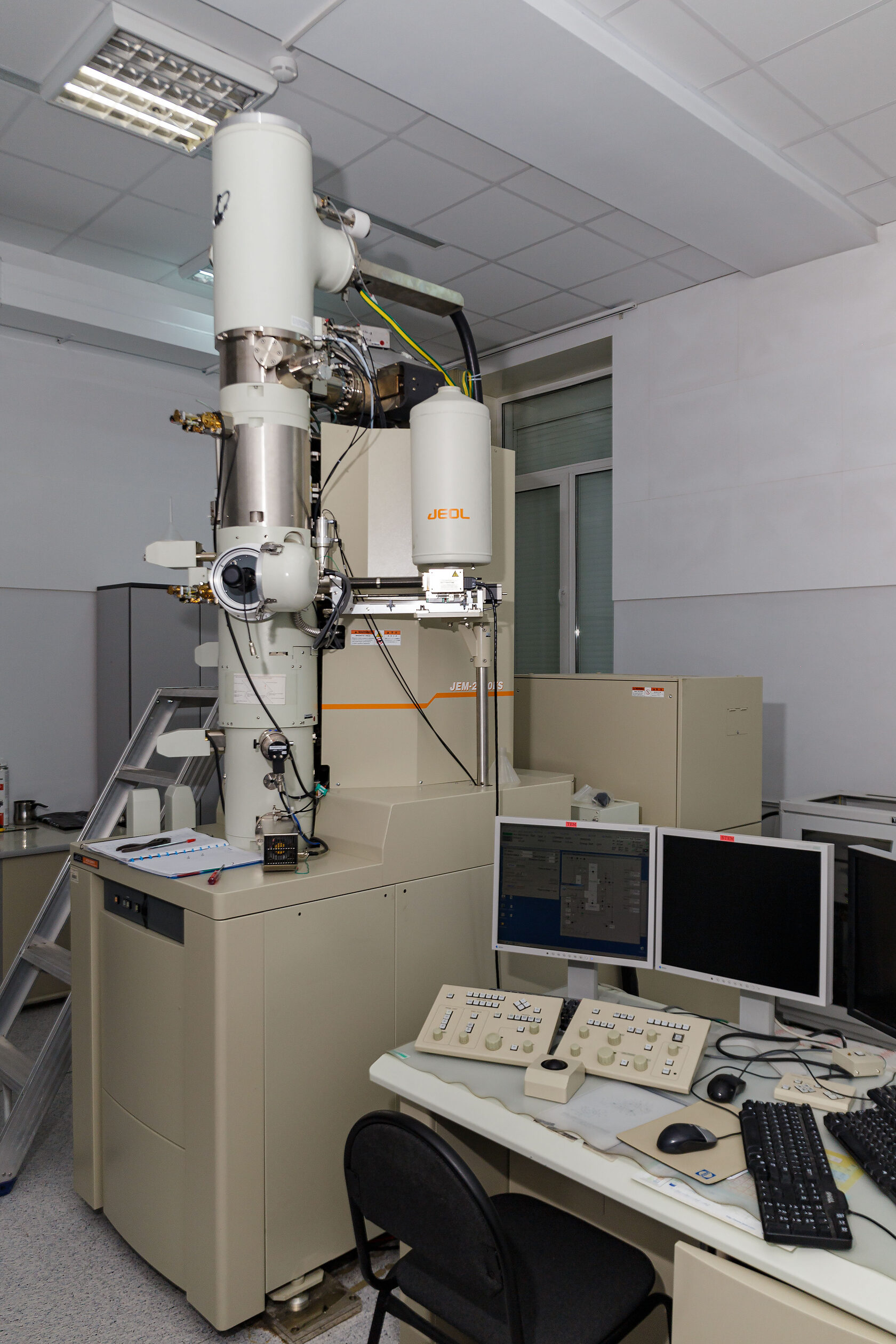

Просвечивающий электронный микроскоп высокого разрешения «JEM-2200FSCS»

Микроскоп обеспечивает работу в режимах высокоразрешающей просвечивающей электронной микроскопии (ВРЭМ), сканирующей просвечивающей микроскопии (СПМ), темного и светлого поля, включая HAADF-режим, получение дифракционных картин, включая дифракцию в сходящихся пучках, проведение спектрального анализа и картирования с помощью EDS и EELS.

Позволяет получать изображения высокого разрешения и контрастности для исследований в областях материаловедения (порошки, пленочные покрытия, пасты и т.д.), металлургии, изучения полупроводников, катализаторов, углеродных материалов (в том числе нанотрубок)

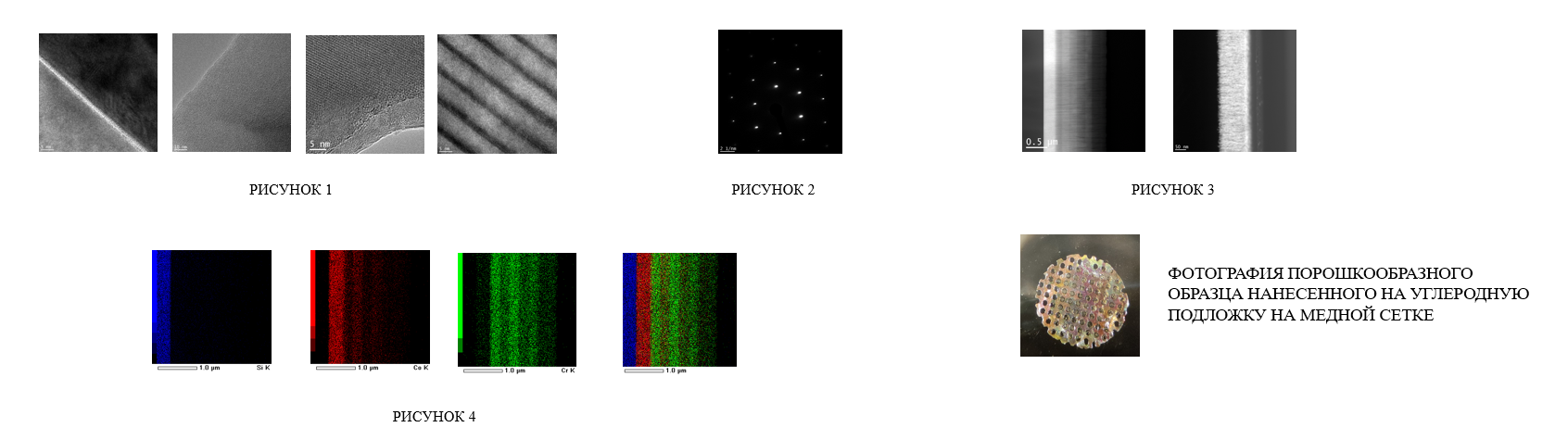

Фотографии образцов

Основные измеряемые характеристики
и режимы работы

Разрешающая способность

по точкам – 0,19 нм;
по решетке – 0,1 нм;
в режиме картирования – 0,2 нм;
в режиме HAADF – 0,14 нм.
Высокоразрешающая просвечивающая электронная микроскопия (ВРЭМ)

позволяет получать изображения объектов, размеры которых составляют несколько нанометров (рис. 1)
Сканирующая просвечивающая электронная микроскопия (СПЭМ), включая режим HAADF

позволяют получать высококонтрастные изображения с полной информацией о распределении элементов в образце (рис. 2)
Режим электронной дифракции

предоставляет информацию о кристаллической структуре, сингонии, межплоскостных расстояниях, углах роста кристаллов и т.д. (рис. 3)
Энергодисперсионный анализ (ЭДС)

Можно получить информацию о процентном соотношении химических элементов в составе образца и их распределении
(рис. 4)
Спектральный анализ характеристических потерь энергии электронов (EELS)
