Комплекс оборудования для спектрометрии
Приборный парк ЦКП «ВТАН» НГУ
-

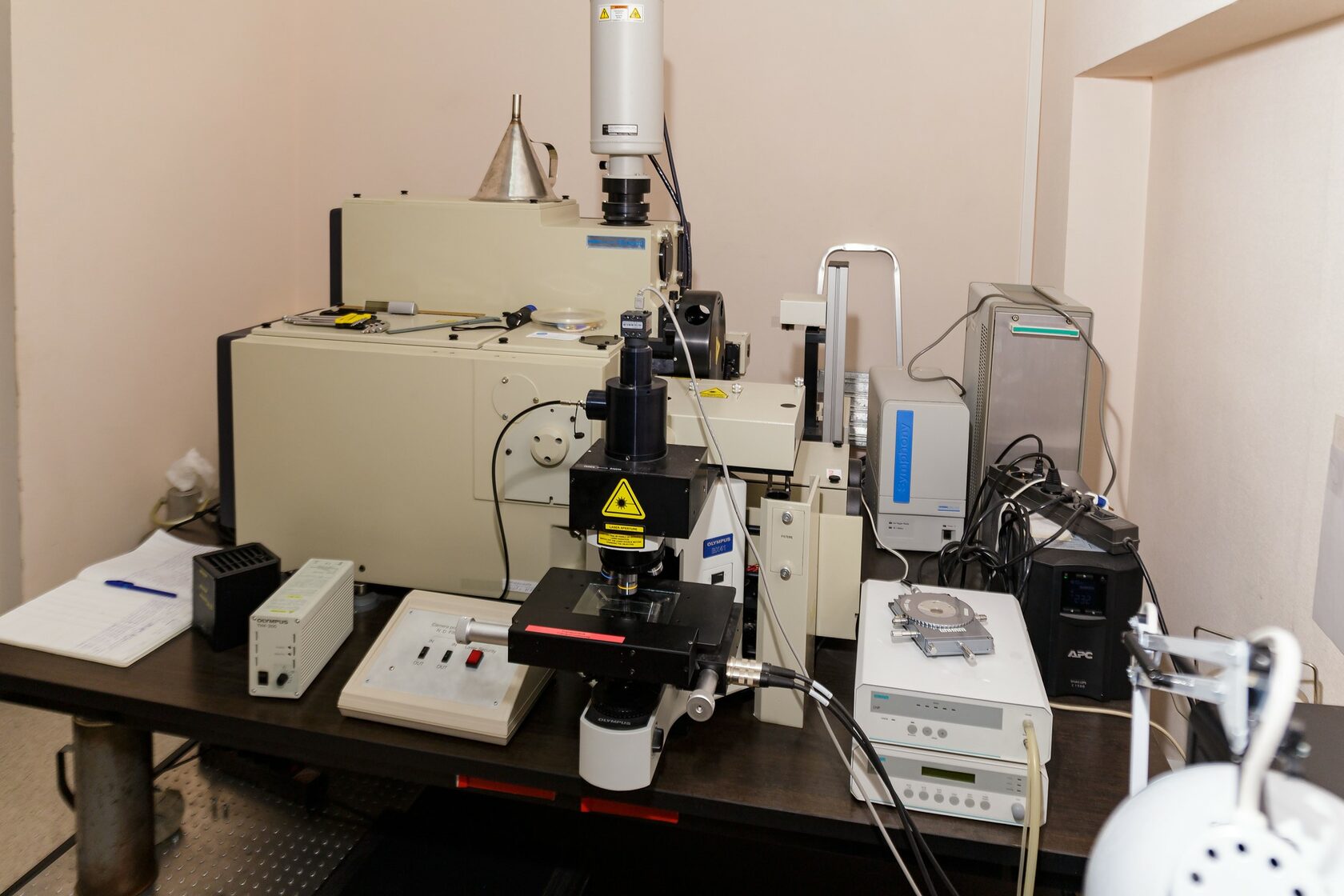

Производитель: Horiba Jobin Yvon Ivon, Франция (2007)Спектрометр комбинационного рассеяния света (КРС) «T64000»Система Т64000 сконструирована как универсальная платформа для регистрации спектров комбинационного рассеяния света и фотолюминесценции. Имеет встроенный тройной спектрометр для беспрецедентной оптической стабильности. Оптическое соединение является очень эффективным, и пропускная способность ограничена лишь теоретическими соображениями.
Спектрометр Т64000 предназначен для регистрации спектров комбинационного рассеяния твердых и жидких образцов с высоким оптическим разрешением и возможностью получения спектральной информации в низкочастотной области (до 2 см-1 от линии лазера возбуждения).
Основные характеристики
- Тройной монохроматор, скорректированный
на хроматизмФокальное расстояние 640 мм - Режимы работы:вычитания дисперсии;
сложения дисперсии;
одиночный монохроматор - Голографические дифракционные решетки600 шт/мм,
1800 шт/мм,
2400 шт/мм - Дисперсия на длине волны 600 нмпри решетке 1800 шт/мм
в режиме вычитания – 0,64 нм/мм
в режиме сложения – 0,21 нм/мм - Разрешение на длине волны 600 нмпри решетке 1800 шт/мм
в режиме сложения – 0,0055 нм
(0,15 см-1) - Внешнее подаваемое напряжениеОт -10 В до 10 В
(В режиме KPFM-HV
от -220 В до 220 В.)
Метод комбинационного рассеяния света может использоваться для химического, фазового и структурного анализа образцов. Из анализа спектров КРС можно определить размеры нанокристаллов и возможно оценить дисперсию по размерам.
Метод используется в материаловедении, физике, химии, биологии и медицине, археологии и геологии.
Метод используется в материаловедении, физике, химии, биологии и медицине, археологии и геологии.
Конфокальный микроскоп, сопряженный со спектрометром:
- диапазон работы: видимый и ближний ИК свет
- пространственное разрешение 1 мкм
- предел конфокальности 2 мкм
- длина волны — 785 нм
- мощность — 100 мВт
- ширина возбуждающей линии — 50 МГц
- разрешение 1024×256 пикселей
- размер пикселя 26×26 мкм
- размер чипа 26,6×6,7 мм
- квантовая эффективность 30% в спектральном диапазоне от 500 до 800 нм
- фотокатод детектора InGaAs, оптимальный для спектрального диапазона от 800 нм до 1550 нм
- разрешение 1024 пикселя, размер пикселя 50×50 мкм, рабочая область 25,6 мм
- квантовая эффективность 80% в спектральном диапазоне от 1000 нм до 1500 нм
- Регистрация спектров комбинационного рассеяния света — 600 руб/спектр
- Регистрация спектров комбинационного рассеяния света в расширенном диапазоне — 1200 руб/спектр
- Обучение работе на оборудовании — 4000 руб/день (6 часов)
- Консультационные услуги по научно-техническим, технологическим и экономическим проблемам, обработка/анализ данных методики АСМ — 900 руб/час
Метод комбинационн рассеяние света может использоваться для химического, фазового и структурного анализа образцов. Из анализа спектров КРС можно определить размеры нанокристаллов и возможно оценить дисперсию по размерам.
Метод используется в материаловедении, физике, химии, биологии и медицине, археологии и геологии.
Метод используется в материаловедении, физике, химии, биологии и медицине, археологии и геологии.
Комбинационное рассеяние света – неупругое рассеяние, фотон изменяет свою энергию (частоту) рождая или поглощая квант элементарного возбуждения – фонон, плазмон, магнон и т.д. Метод неразрушающий и быстрый, не требует пробоподготовки, можно исследовать объёмные образцы, тонкие плёнки, порошки и жидкости.
- Развита методика определения размеров нанокристаллов кремния, германия и алмаза на основе модели локализации фононов.
- Развита методика определения механических деформаций в кристаллах из анализа сдвига фононных частот вследствие ангармонизма.
- Исследованы эффекты фонон-плазмонного взаимодействия (фонон-плазмонные моды в полярных кристаллах и интерференция Фано в неполярных кристаллах) в полупроводниковых нанообъектах.
- Предложен способ диагностики рака из анализа спектров КРС сыворотки крови.
- Развит метод количественного определения концентрации водорода в плёнках аморфного гидрогенизированного кремния.
- Уточнены параметры, необходимые для количественного анализа фазового состава двухфазной гетероструктуры аморф/нанокристалл на основе кремния и германия.
- Проведён анализ структурного качества графенов, углеродных нанотрубок и композитов на их основе.
Оборудование используется в учебном процессе – каждый год несколько курсовых, дипломных работ, за последние 10 лет – 5 диссертаций.
На оборудовании ежегодно выполняется 5-10 договоров на оказание услуг.
Ежегодно публикуется более 20 научных работ с результатами, полученными с использованием спектрометра КРС T64000.
В России всего несколько таких спектрометров, в Сибири всего два.
На оборудовании ежегодно выполняется 5-10 договоров на оказание услуг.
Ежегодно публикуется более 20 научных работ с результатами, полученными с использованием спектрометра КРС T64000.
В России всего несколько таких спектрометров, в Сибири всего два.
Оператор микроскопа
- Володин Владимир Алексеевичдоктор физико-математических наукДоцент
